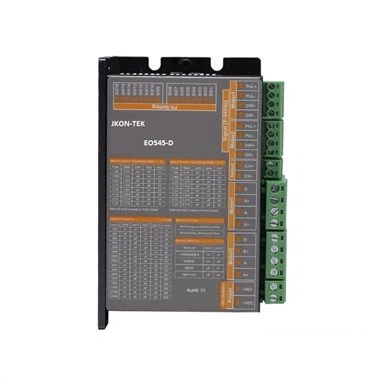

Įrengta profesionalia atvirojo ciklo daugiaašių žingsninių tvarkyklių gamykla, tai yra pirmaujanti kelių ašių žingsninių 4 ašių vairuotojų gamintojas ir tiekėjas.

Produkto parametrai

Elektros specifikacijos
Parametrai	EO545-D
Parametrai	Min	Tipiškas	Maks	Vienetas
Išėjimo srovė [PK]	0.7	-	5.2	A
Maitinimo įtampa	24	24/36	50	Vdc
Valdymo signalo įėjimo srovė	6	10	16	mA
Valdymo signalo sąsajos lygis	5	5	24	Vdc
Įvesties signalas Minimalus impulso plotis	1.5			mus
Žingsnio impulsų dažnis	0	-	200	KHz
Atsparumas izoliacijai	100	-	-	MΩ
Apsauga nuo viršįtampių Įtampa	55	-	-	Vdc

Produkto diagrama

-D wir

Prekės savybės

1. Nauja slankiojo kablelio 32 bitų MCU technologija

2.Ypač mažas vibracijos triukšmas

3.Vidinis aukštasis poskyris

4. Automatiškai nustatykite variklio parametrus, kai jis įjungtas

5. Išplėstinė vektorinio valdymo technologija labai sumažina variklio šildymą

6. Srovę sumažinkite iki pusės, kai ji yra statiška

7. Gali vairuoti 4 vnt atviros kilpos žingsninį variklį

8. Optiškai izoliuotas diferencinio signalo įėjimas

9. Impulso atsako dažnis iki 500 kHz (numatytasis 200 kHz)

10.Vektoriaus kintamos srovės valdymo technologija, gali būti nustatyta 0,7–5,2 A

11. Poskyrio nustatymo diapazonas yra 200–51200

12. Signalo sąsajos lygis suderinamas su 5 V ir 24 V, nereikia serijinio ribinio rezistoriaus

13. Apsauga nuo per didelės srovės, per žemos įtampos ir viršįtampio

Gaminio dabartinis nustatymas

VARIKLIO SROVĖS NUSTATYMAS
Tvarkyklės viršutinis sluoksnis 1 ir žemas sluoksnis 3 nustato srovę
Peak	RMS	SW1	SW2	SW3	SW4 yra pusės srovės funkcija, kai SW4=IŠJUNGTA, pusė srovės nustatymo; kai įjungta,{0}} dabartinė visos srovės užrakto ašies statinė būsena
1.0A	0.7A	ON	ON	ON
1.46A	1.0A	IŠJUNGTA	ON	ON
2.2A	1.57A	ON	IŠJUNGTA	ON
2.7A	1.93A	IŠJUNGTA	IŠJUNGTA	ON
3.5A	2.5A	ON	ON	IŠJUNGTA
4.00A	2.85A	IŠJUNGTA	ON	IŠJUNGTA
4.5A	3.21A	ON	IŠJUNGTA	IŠJUNGTA
5.2A	3.71A	IŠJUNGTA	IŠJUNGTA	IŠJUNGTA
Tvarkyklės viršutinis sluoksnis 2 ir apatinis sluoksnis 4 nustato srovę
viršūnė	rms	sw5	sw6	sw7	SW8 yra pusės srovės funkcija, kai SW8=IŠJUNGTA, pusė srovės nustatymo; kai įjungta,{0}} dabartinė visos srovės užrakto ašies statinė būsena
1.0A	0.7A	ON	ON	ON
1.46A	1.0A	IŠJUNGTA	ON	ON
2.2A	1.57A	ON	IŠJUNGTA	ON
2.7A	1.93A	IŠJUNGTA	IŠJUNGTA	ON
3.5A	2.5A	ON	ON	IŠJUNGTA
4.00A	2.85A	IŠJUNGTA	ON	IŠJUNGTA
4.5A	3.21A	ON	IŠJUNGTA	IŠJUNGTA
5.2A	3.71A	IŠJUNGTA	IŠJUNGTA	IŠJUNGTA

Produkto poskyrio nustatymas

Variklio poskyrio nustatymas
Variklis 1, variklis 2 ir variklis 3 ir variklis 4 DIPs Padalinimo nustatymas ir IO impulso greitis
Pulsas/Revoliucija	SW9	SW10	SW11	SW12	IO/RPM
200	ĮJUNGTA	ĮJUNGTA	ĮJUNGTA	ĮJUNGTA	10
400	IŠJUNGTA	ĮJUNGTA	ĮJUNGTA	ĮJUNGTA	20
800	ĮJUNGTA	IŠJUNGTA	ĮJUNGTA	ĮJUNGTA	30
1600	IŠJUNGTA	IŠJUNGTA	ĮJUNGTA	ĮJUNGTA	40
3200	ĮJUNGTA	ĮJUNGTA	IŠJUNGTA	ĮJUNGTA	50
6400	IŠJUNGTA	ĮJUNGTA	IŠJUNGTA	ĮJUNGTA	60
12800	ĮJUNGTA	IŠJUNGTA	IŠJUNGTA	ĮJUNGTA	80
25600	IŠJUNGTA	IŠJUNGTA	IŠJUNGTA	ĮJUNGTA	100
1000	ĮJUNGTA	ĮJUNGTA	ĮJUNGTA	IŠJUNGTA	120
2000	IŠJUNGTA	ĮJUNGTA	ĮJUNGTA	IŠJUNGTA	150
4000	ĮJUNGTA	IŠJUNGTA	ĮJUNGTA	IŠJUNGTA	200
5000	IŠJUNGTA	IŠJUNGTA	ĮJUNGTA	IŠJUNGTA	250
8000	ĮJUNGTA	ĮJUNGTA	IŠJUNGTA	IŠJUNGTA	300
10000	IŠJUNGTA	ĮJUNGTA	IŠJUNGTA	IŠJUNGTA	350
20000	ĮJUNGTA	IŠJUNGTA	IŠJUNGTA	IŠJUNGTA	450
25000	IŠJUNGTA	IŠJUNGTA	IŠJUNGTA	IŠJUNGTA	600

Gaminio funkcijų nustatymas

Funkcijų nustatymas
SW13:Krašto parinkimas,IŠJUNGTAS=Kritimas, krintantis kraštas galioja;ĮJUNGTAS=KELIMAS, kylantis kraštas SW14:S filtras,IŠJUNGTA=4ms, didelis atsakas; ĮJUNGTA=10 ms, žema vibracija
Modelis Sel	SW15	SW16
IO vidinis spontaniškas pulsas	ĮJUNGTA	ĮJUNGTA
Savikontrolės patikrinimas	ĮJUNGTA	IŠJUNGTA
CW/CCW	IŠJUNGTA	ĮJUNGTA
PLU plius DIR	IŠJUNGTA	IŠJUNGTA

Produkto matmenys (UNIT:mm)

-D d
