Bendras gaminio aprašymas

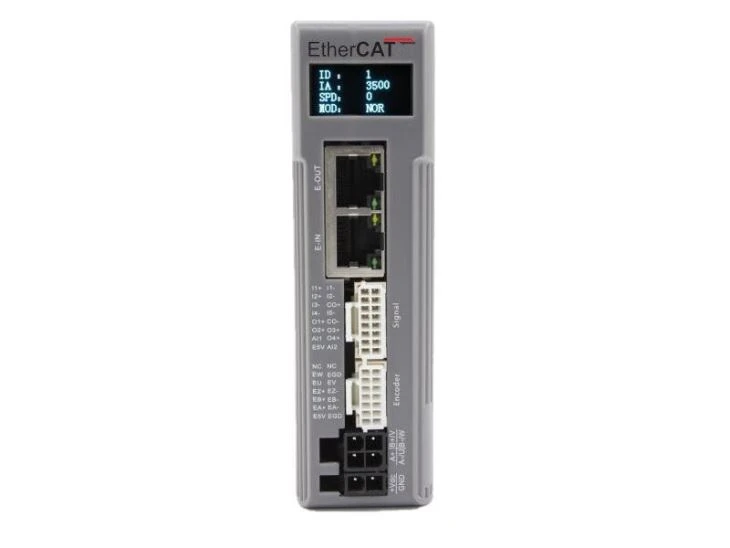

„EHS-808H“ yra naujausia „Econ“ technologijos „EtherCAT“ hibridinė servo tvarkyklė su skystųjų kristalų ekranu, kuri priima naujausią 32 bitų slankiojo kablelio skaitmeninio apdorojimo technologiją, pažangi vektoriaus valdymo technologija variklį varo mažu šildymu, mažu triukšmu ir ypač sklandžiai. Vartotojas gali nustatyti bet kurį ID adresą per 1-255 ir bet kokią dabartinę reikšmę, mažesnę už vardinę srovę, ją galima suderinti su skirtingo dydžio varikliais (nuo Nema17 - Nema34) ir pritaikyti kintamoms programoms. pavara gali automatiškai sureguliuoti variklį, kai jis įjungiamas, o tai gali automatiškai sugeneruoti optimalius variklių veikimo parametrus, kad variklis veiktų kuo geriau.
Bendrų bruožų
Nauja 32 bitų slankiojo kablelio MCU technologija
Serijinis prievadas ir automatinio derinimo funkcija
Pažangi vektorių valdymo technologija
Didelis sukimo momentas įjungiant ir mažas greitis
5 kanalų opto-jungties izoliacijos įvestis, 2 iš jų - greitojo opto-jungties izoliacijos įvestis
4 kanalų optinio jungiklio izoliacijos OC išėjimas
2 kanalų analoginės įvestys
Ryšio dažnis iki 100MHz
DIP gali nustatyti 127 IP arba automatiškai paskirstyti IP
Dabartinis nustatymo diapazonas 0,5–8A
Sklandus judėjimas ir ypač mažas triukšmas
Palaikomas kodavimo įrenginys gali būti 500ppr ir 5000ppr
LCD turinio ir būsenos rodymas
Skystųjų kristalų ekranas yra įjungtas po maitinimo ir rodo tam tikrą turinį, kaip parodyta žemiau
Ne. | Turinys | Informacija | apibūdinimas |
1 | Variklio rėmo dydis | 28/42/57/60 / 86mm | Rodyti esamą variklio tipą |
2 | Pulsas / revoliucija | Pulsas | Parodykite esamą pulso / apsisukimo nustatymą |
3 | Dabartinis greitis | RPM | Parodykite dabartinį variklio darbo greitį |
4 | Funkcijos režimas | FOC / PM / LEAD / PILNA DABAR | Parodykite dabartinį valdymo algoritmo režimą |
Elektros specifikacijos
apibūdinimas | EHS-808H | |||
Min | Tipiška | Maks | Vienetas | |
Išėjimo srovė (didžiausia) | 0,5 | - | 8,0 | A |
Įėjimo įtampa （DC） | 15 | 24/36/48/68 | 80 | VDC |
Įvesties įtampa (AC) | 20 | 36 | 50 | VAC |
Valdymo signalo įvesties srovė | 6 | 10 | 16 | mA |
Valdymo signalo sąsajos elektra | 4.5 | 5 | 28 | Vdc |
OC išėjimo Pull-Up įtampa | 5 | - | 24 | Vdc |
Eterio-CAT ryšio dažnis | - | 100 | - | MHz |
Izoliacijos varža | 100 | M & Omega; | ||
Gaminio matmenys (vienetas: mm)
