Produkto įvadas:2 fazės skaitmeninis "Microstep Stepper Drive" variklio srovei pagal 4.2A

ECON suteikia dešimtis stepper pavarų modelių. Nuo 2 fazės iki 3 fazės, DSP skaitmeninis, 24--80 nuolatinės srovės įvestis arba 24--80VAC įvestis, ir gali suteikti tinkamus žingsniukų diskus, kad patenkintų specialius jūsų žingsninės kontrolės sistemų poreikius. ECON stepper produktai yra gerai žinomi dėl savo plataus pasirinkimo, puikaus našumo, lengvo naudojimo, didelio patikimumo ir mažų sąnaudų. Stepper diskai buvo naudojami tūkstančiai OEM klientų pasaulyje iš daugelio pramonės šakų, tokių kaip CNC mašinos, medicinos, elektronikos, puslaidininkių, pakavimo, laboratorijos automatizavimas.

Aukštos kokybės DM serijos skaitmeniniai žingsniniai diskai pasižymi ypač mažu triukšmu, labai mažu variklio šildymu ir itin lygiu variklio judėjimu mažu greičiu. Su našumu ir išlaidų subalansuota

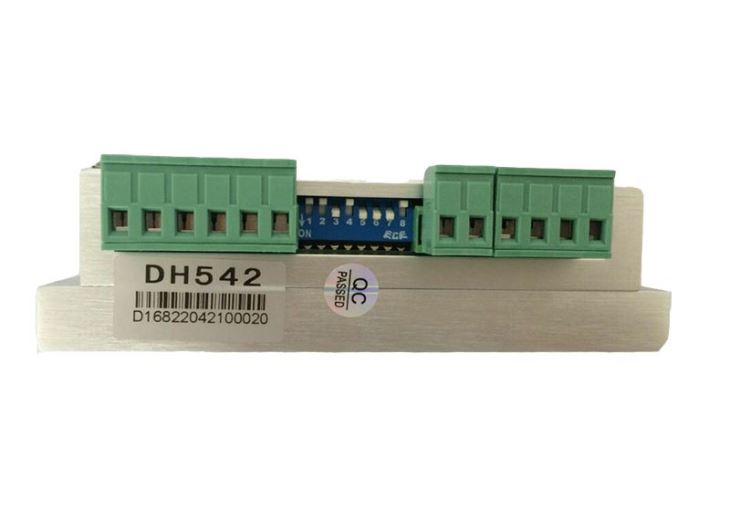

DM542 yra naujos kartos aukštos kokybės visiškai skaitmeninis stepper diskas, kuris pagrįstas 32bit DSP su pažangiu algoritmu .maitinimo diapazonas yra DC20 ~ 50V. jis gali vairuoti rėmo 42---57mm 2 fazės žingsninį variklį .

Itin mažas triukšmas ir didelis lygumas esant vidutinio / mažo greičio ir didelio sukimo momentui dideliu greičiu, kuris gali būti taikomas skirtingoms greičio kontrolės programoms. priimti sklandžią ir tikslią sinusoidinės srovės vektoriaus valdymo technologiją, dėl kurios variklis yra mažas.

Produkto savybės:

● naujos kartos 32bit DSP

● geras lygumas, mažas triukšmas, maža šiluma

●build-in mikro žingsnių nustatymas

●komponavimo srovės nustatymas

●sustojimo srovė gali būti nustatyta į 50%

●opto izoliuota diferencinė impulso įvestis

●atsako dažnis yra iki 300KHz

●virš įtampos , esant įtampai, virš srovės apsaugos

Programos

Jis gali būti naudojamas įvairių rūšių mašinos, pavyzdžiui, dozatorius mašina. plūduriuojantis mašina3D spausdintuvas, ženklinimas , mašina, medicinos mašina, lazerio pjovimo mašina, ir taip toliau, jo unikalios savybės, kad jis idealus sprendimas paraiškas, kurios reikalauja mažo triukšmo, mažos vibracijos, mažos šilumos ir didelio tikslumo

Montavimo matmuo(vienetas: mm)

Produkto funkcija:

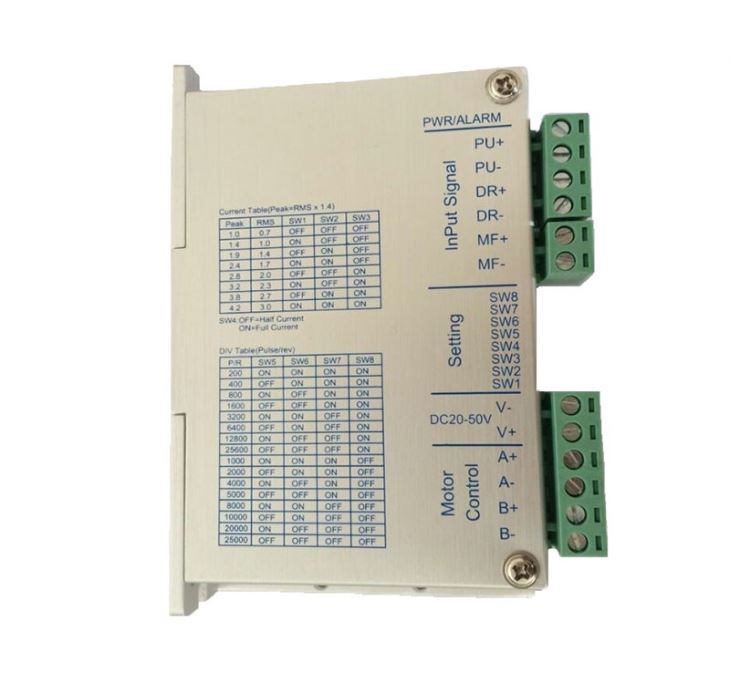

Dabartinis parametras

Didžiausia srovė(A)	RMS srovė (A)	SW1 (SW1)	SW2 (SW2)	SW3 (SW3)
1.0	0.7	Išjungti	Išjungti	Išjungti
1.4	1.0	APIE	Išjungti	Išjungti
1.9	1.4	Išjungti	APIE	Išjungti
2.4	1.7	APIE	APIE	Išjungti
2.8	2.0	Išjungti	Išjungti	APIE
3.2	2.3	APIE	Išjungti	APIE
3.8	2.7	Išjungti	APIE	APIE
4.2	3.0	APIE	APIE	APIE

Sustabdyti dabartinį parametrą

SW4: OFF =Pusė srovės

ON=Visa srovė

"Microstep" nustatymas

Pul/rev	SW5 (SW5)	SW6 (SW6)	Sw7	SW8 (SW8)
200	APIE	APIE	APIE	APIE
400	Išjungti	APIE	APIE	APIE
800	APIE	Išjungti	APIE	APIE
1600	Išjungti	Išjungti	APIE	APIE
3200	APIE	APIE	Išjungti	APIE
6400	Išjungti	APIE	Išjungti	APIE
12800	APIE	Išjungti	Išjungti	APIE
25600	Išjungti	Išjungti	Išjungti	APIE
1000	APIE	APIE	APIE	Išjungti
2000	Išjungti	APIE	APIE	Išjungti
4000	APIE	Išjungti	APIE	Išjungti
5000	Išjungti	Išjungti	APIE	Išjungti
8000	APIE	APIE	Išjungti	Išjungti
10000	Išjungti	APIE	Išjungti	Išjungti
20000	APIE	Išjungti	Išjungti	Išjungti
25000	Išjungti	Išjungti	Išjungti	Išjungti

Sąsajos aprašas

vardas, pavadinimas	Funkcija	Aprašymas / kontrolė
Pwr	Maitinimo lemputė	Įsižiebus, žalia šviesa įsižiežia
Signalizacijos	Per srovę / esant įtampai / virš įtampa, rodanti šviesą	Jei pavara virš srovės / esant įtampai / įtampai, raudona lemputė įsijungia
PU+	Impulso įvestis teigiama	Impulso signalas: vieno impulso (impulso / krypties) režimu ši įvestis rodo impulso signalą, kiekvienas aktyvus krintantys kraštai; 4-5V aukštam lygiui, 0-0.5V žemam lygiui Serija prijunkite rezistorius srovės ribojimui, kai naudojamas +12V arba +24V. (turėtų prijungti 1k rezistorių +12V,2k +24V)
PU-	Impulso įvestis neigiama	Impulso signalas: vieno impulso (impulso / krypties) režimu ši įvestis rodo impulso signalą, kiekvienas aktyvus krintantys kraštai; 4-5V aukštam lygiui, 0-0.5V žemam lygiui
DR+	Krypties įvestis teigiama	DIR signalas: Vieno impulso režimu šis signalas turi žemos / aukštos įtampos lygį, vaizduoja dvi variklio sukimosi kryptis; Serija prijunkite rezistorius srovės ribojimui, kai naudojamas +12V arba +24V. (turėtų prijungti 1k rezistorių +12V,2k +24V)
DR-	Krypties įvestis neigiama	DIR signalas: Vieno impulso režimu šis signalas turi žemos / aukštos įtampos lygį, vaizduoja dvi variklio sukimosi kryptis;
MF+	Įgalinti teigiamą įvestį	Įjungti signalą: šis signalas naudojamas tvarkyklei įjungti / išjungti. Aukštas vairuotojo įgalinimo lygis ir žemas vairuotojo išjungimo lygis. Paprastai liko NESUJUNGTA (ĮJUNGTA). Serija prijunkite rezistorius srovės ribojimui, kai naudojamas +12V arba +24V. (turėtų prijungti 1k rezistorių +12V,2k +24V)
MF-	Įgalinti negatyvią įvestį	Įjungti signalą: šis signalas naudojamas tvarkyklei įjungti / išjungti. Aukštas vairuotojo įgalinimo lygis ir žemas vairuotojo išjungimo lygis. Paprastai liko NESUJUNGTA (ĮJUNGTA).
V-	Maitinimo įvestis COM	DC20-50V
V+	Maitinimo įvestis VCC	DC20-50V
A+,A-	Variklio A fazė	Prisijungimas prie variklio A fazės
B+,B-	Variklio B fazė	Prisijungimas prie "Motor B" fazės

!Pastaba

A: Prijunkite maitinimo šaltinį teisingai, negali viršyti 50VDC

B: Jei valdymo signalas (PU, DR, MF) yra virš 5V, prijunkite rezistorius (PU+, DR+, MF+ terminaluose) srovės ribojimui.

C: Jei pavojaus signalas yra išjungtas, patikrinkite jį išjungę

a:maitinimo diapazonas yra 20V-50VDC ar ne? b:ar yra kokių nors trumpų variklio vielos ar kitų?

Produktų tarnyba:

ECON teikia technines paslaugas nuo pradžios iki pabaigos ir pasiūlys vienerių metų garantiją. Bet kokia problema, gali siųsti elektroninius laiškus mūsų techninio inžinieriaus ir pardavimo, arba tiesiogiai kalbėtis mūsų svetainėje.

Mokėjimas ir pristatymas:

ECON palaiko T/T,PayPal,Western Union atlikti mokėjimą. Mes galime organizuoti greitojo, oro ir jūros vežimo,mes turime profesionalią komandą spręsti logistikos.
