5 ašių frezavimo / gręžimo valdiklis su PLC

Produkto pristatymas: 5 ašių frezavimo / gręžimo valdiklis su PLC

ECN5000TM frezavimo valdiklis yra naujos kartos CNC sistema. Kaip atnaujinta versija, ji palaiko frezavimo, gręžimo ir gręžimo ciklus. Jame dirba 32 bitų didelės talpos procesorius ir labai didelio masto programuojamas įrenginys FPGA, taikoma realaus laiko kelių užduočių valdymo technologija ir aparatinės įrangos interpoliacijos technologija, ji gali atlikti µm lygio tikslumo judesio valdymą ir PLC logikos valdymą. Tai yra pažengęs CNC judesys. valdiklis su PLC.

Produkto charakteristikos:

● Penkių ašių valdymas; 5 ašių sujungimas; 2 analoginės verpstės

● 1ms interpoliacijos ciklas, 0,1 μm tikslumas.

● Dviejų kanalų -10–10 V analoginės įtampos išėjimas palaiko dvigubo veleno valdymą

● Galima pasirinkti linijinį, indekso ir S tipą ir kt. Pagreičio ir lėtėjimo tipus.

● Įterptas su PLC programavimu, galima pasirinkti dabartinį vykdomą PLC programavimą

● PLC rodomas internete, stebėjimas realiu laiku, signalo sekimas realiuoju laiku

● Palaiko sakinio tipo makro programavimą, palaiko makro kodus su parametrų skambučiais.

● Lankstus sriegimas ir griežtas sriegimas gali būti nustatomi pagal parametrus

● Apima spiralę, mastelį, polinę koordinatę, fiksuotą apskritimą ir įvairias plyšio junginio ciklo funkcijas.

● Apima istorines aliarmo ir atnaujinimo veikimo funkcijas, vartotojams patogu naudotis ir prižiūrėti.

● Palaikykite kelių lygių įrenginių priežiūros ir valdymo slaptažodžius

● 36 taškų įvestis / 36 taškų bendra išvestis

● Palaikyti standartinį RS232 ir USB prievadą, palaikyti U disko dokumentų veikimą, sistemos konfigūraciją ir atnaujintą programinę įrangą. Tai gali atitikti funkcijas, perduodančias dokumentus, nuoseklųjį prievadą DNC apdirbimą ir USB internetinį apdirbimą.

Valdymo ašis:

● Valdymo ašis: 5 ašys (X, Y, Z, A, B)

● Sukabinimo ašis: 5 ašys Tiekimo ašies funkcijos

● Padėties komandos diapazonas:

Metrinė įvestis (G21) -9999,9999 mm ~ 9999,9999 mm, mažiausias komandos vienetas: 0,0001 mm

Colių įvestis (G20): -999.9999 colių ~ 999.9999 colių, mažiausias komandų vienetas: 0.0001 colių

● Elektroninė pavarų dėžė: komandų daugiklis 1 ~ 65536, komandų daugiklis 1 ~ 65536

● Greitas važiavimo greitis: maksimalus 60m / min

● Greitasis pervažiavimas: F0, 25%, 50%, 100% keturių lygių realaus laiko derinimas

● Pjovimo greitis: didžiausias tiekimo greitis: maksimalus 15m / min (G94) arba 500.00 mm / r (G95)

● Tiekimo greičio nepaisymas: 0 ~ 150% šešiolikos lygio realaus laiko derinimas

● Rankinis tiekimo greitis: 0 ~ 150% šešiolikos lygio realaus laiko derinimas

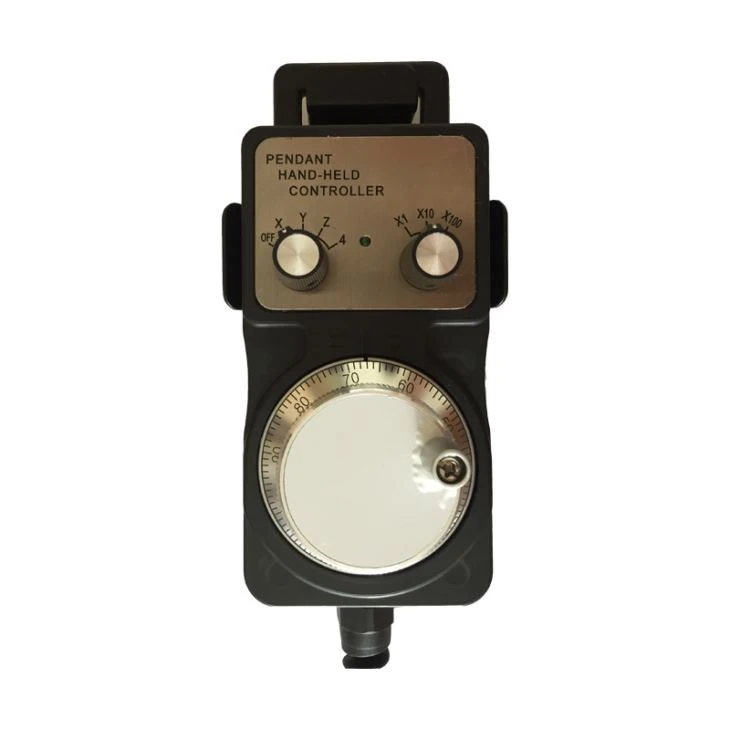

● MPG tiekimas: 0,001 mm, 0,01 mm, 0,1 mm, 1 mm keturios pavaros

● Vieno žingsnio maitinimas: 0,001 mm, 0,01 mm, 0,1 mm, 1 mm keturios pavaros

● Interpoliacijos režimas: linijinė interpoliacija, lanko interpoliacija, spiralinė interpoliacija ir rapid'o replikacija

● Automatinė skaldos funkcija

Pagreičio / lėtėjimo tipai:

● Maitinamasis pjūvis: prieš pagreičio ir lėtėjimo linijinį tipą, prieš pagreičio ir lėtėjimo tipą, po pagreičio ir lėtėjimo linijinio tipo ir po pagreičio ir lėtėjimo indekso tipo.

● Greitai judantys: prieš greitėjimo ir lėtėjimo linijinį tipą, prieš greitėjimo ir lėtėjimo S tipą, po greitėjimo ir lėtėjimo linijinį tipą ir po pagreičio ir lėtėjimo indekso tipo.

● Sistema su peržiūros funkcija gali nuskaityti 15 NC programavimą, atlikti mažą linijų interpoliaciją dideliu greičiu ir sklandžiai, ji tinka komponentų staklėms apdoroti.

● Pradinis pagreičio ir lėtėjimo greitis, pabaigos greitis ir pagreitis bei lėtėjimo greitis, nustatyti parametrais.

● Rankiniu režimu, rankinio rato režimas yra po pagreičio ir lėtėjimo valdymo, rankinio rato režimu galima pasirinkti avarinį arba viso veikimo režimą.

● Greitasis padėties nustatymas gali pasirinkti linijinę arba nutrūkusią liniją.

Veleno ašies funkcijos:

● Dviejų kanalų -10–10 V analoginės įtampos išėjimas palaiko dvigubo veleno valdymą

● Veleno kodavimo įrenginys: galima nustatyti kodavimo linijas (100 p / r ~ 5000 p / r)

● Enkoderio ir veleno perdavimo santykis: (1 ~ 255) :( 1 ~ 255)

● Veleno santykis: iš viso 50% ~ 120% aštuonių etapų sukimas realiuoju laiku

● Veleno ašies pastovaus greičio valdymas

● Sriegimo ratas, griežtas sriegis

Įrankių funkcijos

● įrankio ilgio kompensacija

Tiksli kompensacija:

● Sriegio žingsnio klaidos kompensacija: galima nustatyti kompensavimo taškus, kompensavimo intervalą, kompensuoti pradinę padėtį.

● Slinkties kompensavimas: gali nustatyti interpoliavimo staklių atvirkštinį intervalą fiksuoto dažnio arba kėlimo greičio režimu.

PLC funkcijos:

● Dviejų lygių PLC programavimas, veikimo greitis yra 1,5 μs / pagrindinė instrukcija; Dažniausiai 4700 žingsnių, pirmojo lygio programavimo ciklas yra 8ms.

● Palaikykite PLC įspėjimą ir PLC aliarmą.

● Palaikykite daugybinį PLC programavimą (dažniausiai 20), galima pasirinkti dabartinį PLC programavimą.

● 45 rūšių komandos (10 rūšių pagrindinių komandų, 35 rūšių funkcijų komandos)

● Įvesties / išvesties įvesties / išvesties jungtis: 36/36

Ekrano sąsaja:

● 7,0 colio plačiaekranis LCD, 800 × 480 grotelės

● Kinų, anglų ir kt. Kalbų rodmenys

● Rodomas 2D įrankio kelias.

● Realaus laiko laikrodis

Operacijos režimas:

● Darbo režimai: redagavimas, automatinis, įvestis, staklių nustatymas iš naujo, rankinis ratas / vienas žingsnis, rankinis, DNC.

● Kelių operacijų autoritetų valdymas.

● Signalų registravimas

Programos redagavimas:

● Programos talpa: 56 MB, joje galima laikyti daugiausia 400 programų (apima papildomą programavimą, „Marco“ programavimą)

● Redagavimo funkcija: programavimo / programavimo segmentas / žodžio gavimas, taisymas, naikinimas, kopijavimas ir klijavimas

● Programavimo formatas: ISO kodas, palaiko teiginio makrokomandos programą, palaiko santykinę koordinatę, absoliučiąją ir polinę koordinates.

● Skambinimo programavimas: palaiko makrokomandą su parametrų skambučiais, 4 lygio paprogramių įterpimas.

Ryšio funkcija:

● RS232: dalių programa, parametrai ir tam tikra dvipusio perdavimo dokumentacija, palaiko PLC programą, sistemos programinės įrangos nuosekliųjų prievadų atnaujinimą.

● USB: U disko dokumentacijos tvarkymas, U disko apdorojimas tiesiogiai, PLC programos palaikymas, sistemos programinės įrangos U disko atnaujinimas.

● Palaikykite nuosekliojo prievado DNC apdorojimo funkciją ir USB internetinio apdorojimo funkciją, patikimumą ir saugą

Patikimumas ir saugos funkcija

● Avarinis sustojimas

● Aparatūros maršruto riba

● patikrinkite programinės įrangos kelią

● Duomenų atsarginės kopijos ir duomenų atkūrimas.

Matmuo

G / M kodas

Produktų aptarnavimas:

„ECON“ teiks technines paslaugas nuo pradžios iki pabaigos ir pasiūlys vienerių metų garantiją. Bet kokia problema gali siųsti el. Laišką mūsų technikos inžinieriui ir pardavimui arba tiesiogiai pabendrauti mūsų svetainėje.

Apmokėjimas ir pristatymas:

„ECON“ palaiko „T / T“, „Paypal“, „Western Union“, kad galėtų atlikti mokėjimą. Mes galime organizuoti greitųjų, oro ir jūrų krovinių gabenimą, turime profesionalią komandą, kuri susidorotų su logistika.
